Indikátor zemních spojení a zkratových proudů MEg61.4+

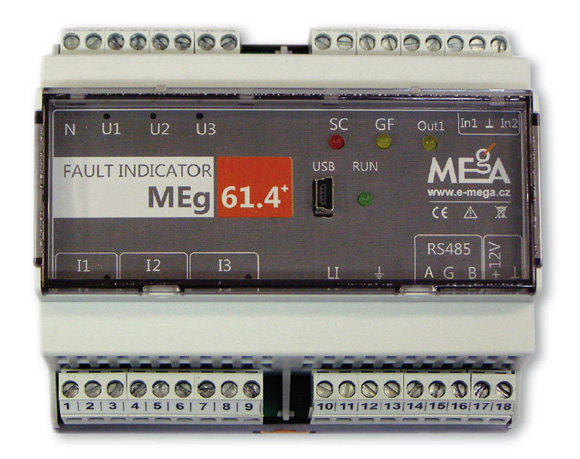

Indikátor MEg61.4⁺ identifikuje úsek vzdušného vn vedení, ve kterém došlo k zemnímu spojení nebo zkratu (nadproudu). Indikátor MEg61.4⁺ je možné použít pro instalace ve venkovním prostředí na stožárech vzdušného vn vedení nebo pro instalace do vnitřního prostředí s kabelovými vn vedeními. Jsou indikována kovová, oblouková a nízko impedanční zemní spojení a všechny typy zkratů. Je určen především pro použití v kompenzovaných vn sítích, lze však použít i ve vn sítích s uzemněným středem.

Indikátor MEg61.4⁺ měří a zaznamenává údaje o napětích, proudech a výkonech do vnitřní nedestruktivní elektronické paměti v předem zvolených intervalech. Poruchové záznamy tvoří průběhy 10 ms hodnot a průběhy jednotlivých vzorků základních veličin.

Indikátor MEg61.4⁺ má speciálně řešeny vstupní obvody pro možnost připojení různých měřících převodníků a senzorů. Napětí je možné připojit z měřícího transformátoru napětí (MTN), z kapacitního nebo odporového děliče, ze senzoru elektrického pole. Proud je možné připojit z měřícího transformátoru proudu (MTP), z transformátoru s děleným jádrem (PTD), ze snímače AMOS (Rogowskiho cívka) nebo ze senzoru magnetického pole.

Indikátor MEg61.4⁺ je vybaven možností připojení dvou vstupních signálů a jednoho výstupního signálu. Poruchy typu zemní spojení a zkrat jsou indikovány indikačními prvky na panelu přístroje a volným kontaktem na svorkách indikátoru. Je možné připojit externí světelnou signalizaci a externí nulování signalizace. Obsahuje také rozhraní RS485 s protokolem MODBUS.

Zemní spojení nebo zkrat je signalizován přerušovaným svitem s předem definovanou dobou aktivace, sepnutím kontaktu relé nebo na dotaz příkazem protokolu MODBUS.
