Univerzální PQ monitor MEg45DIN

Zpět

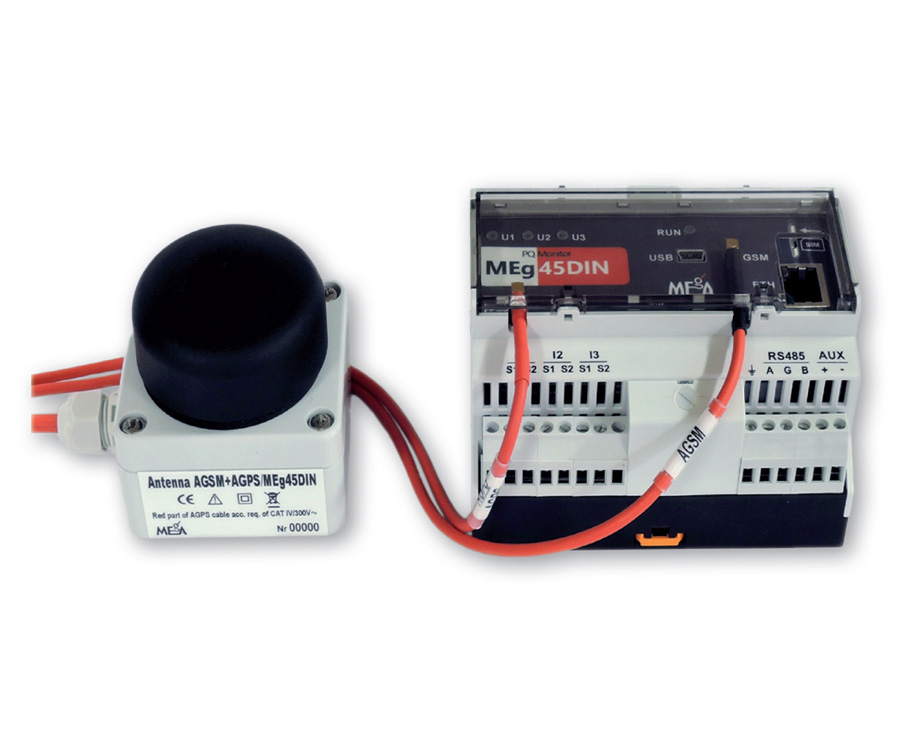

Univerzální PQ monitor MEg45DIN je určen k měření na hladině nn a změřená data přenáší bezpečně dle protokolů IPsec přes rozhraní ETH i GSM síť, krátkodobě i po výpadku napájení všech tří fází.

Měří tři napětí a tři proudy, lze jej použít i pro jednofázová měření. Realizuje funkci záznamníku, funkci elektroměru, funkci analýzy kvality napětí a funkci záznamu telegramů HDO, které provádí současně, bez přerušení a bez mezer. Lze jej použít i k oscilografickým záznamům všech měřených veličin. K dálkovému přenosu změřených dat a parametrizaci měření má rozhraní RS485 a ETH, obsahuje komunikační modul sítě GSM.

Pro časovou synchronizaci s rozlišením 1 ms obsahuje modul časové synchronizace GPS. Parametry kvality napětí i proudů měří metodami třídy A s přesnostmi třídy A nebo S. Všechny standardem ČSN EN 61000-4-30, ed. 3 stanovené parametry kvality napětí včetně harmonických a meziharmonických do řádu 125 i rychlých změn napětí statisticky vyhodnocuje. Zaznamenává jejich časové průběhy v jednotlivých fázích.

Energie měří ve čtyřech kvadrantech a měření zaznamenává trojfázové i pro jednotlivé fáze s pomocí časových řad šestic registrů, což umožňuje hodnocení v průběhu času. Provádí i měření činných energií (dodávka, oděr) při rychlých změnách jejího toku. Ve funkci záznamník monitor měří a zpracovává všechny měřené veličiny, vyhodnocuje výkony, energie a harmonické do řádu 64.
